شاسی دوبل ساده

شاسی دوبل ساده مدل XB2-BL8425

شاسی دوبل ساده سامسونگ مدل XB2-BL8425، یا شستی استپ استارت دوبل از انواع شاسی فرمان یا کلیدهای لحظه ای فرمان است که در مدار فرمان سیستم های اتوماسیون و خط تولیدها و تابلو برق های صنعتی به منظور کنترل کردن عملکرد آنها مورد استفاده قرار می گیرد. و این کار را از طریق قطع و وصل جریان مدار فرمان به صورت لحظه ای و موقت انجام می دهد که موجب راه اندازی و یا توقف مدار، سیستم و یا تجهیز می شود.

کارایی شستی استپ-استارت دوبل و مزایای به کارگیری آن

کاری که این پوش باتن دوبل انجام می دهد این است که جایگزین یک شاسی استپ تک و شاسی استارت تک می شود که امکان قطع و وصل جریان مدار فرمان از طریق یک شستی را ممکن می سازد و نیازی به تهیه ی دو شستی تک استارت و استاپ به صورت جداگانه نیست. از مزایای استفاده این نوع شستی ها یا دکمه های فشاری (Push Button ) این است که با تهیه آنها موجب صرفه جویی در هزینه، جلوگیری از ایجاد سوراخ بیشتر بر روی تجهیز مورد نظر مانند درب تابلو برق و جلوگیری از سیم کشی های بیشتر برای مثال بر روی قسمت داخلی درب تابلو برق می شوید.

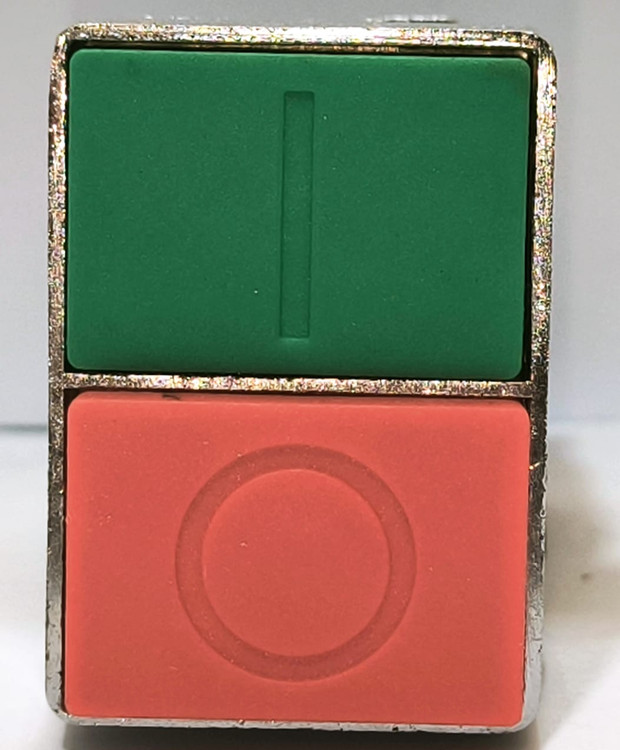

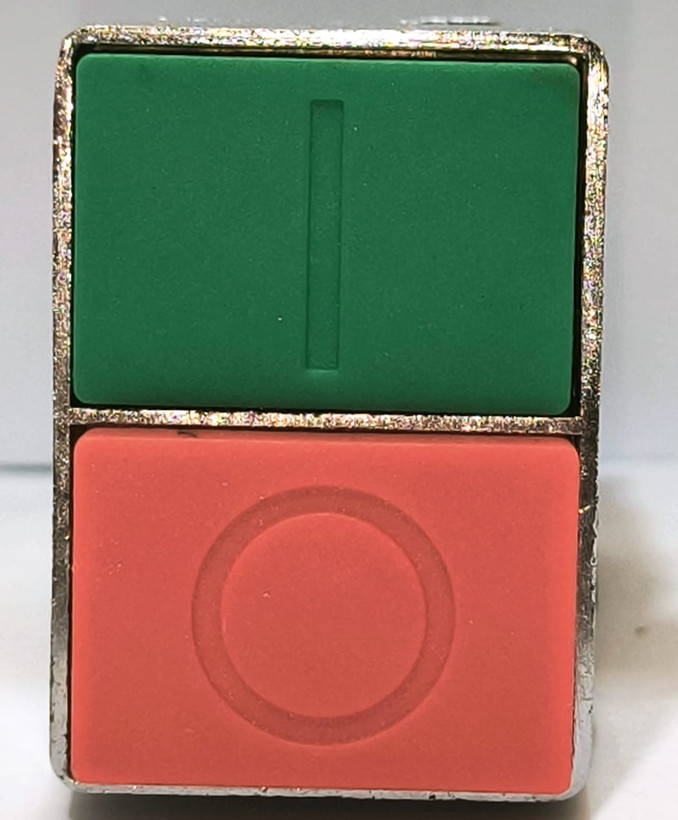

شکل ظاهری شاسی فرمان دوبل ساده

این نوع از شستی های فرمان از دو بخش استپ و استارت تشکیل شده است که بخش استپ به رنگ قرمز یا حالت صفر و بخش استارت به رنگ سبز یا حالت یک می باشد. سطح قرار گیری این بخش ها یکسان نیست و عملگر استپ در سطح بالاتر از سایر دکمه ها و بخش های کلگی برای اعمال سریعتر فرمان قطع قرار گرفته است. این بخش ها مستطیلی شکل است که به عنوان عملگر و کلگی شستی عمل می کند که درون گارد و محافظ فلزی مستطیل شکل، جای گرفته است. از این نوع شستی ها در شرایطی استفاده می شود که نیاز به دقت در هنگام به کارگیری شستی و اضطرار وجود نداشته باشد و بحث امنیت نیز مطرح نباشد. زیرا این نوع شستی ها دارای رینگی مستطیل شکل می باشد که کلگی درون آن جای گرفته است و در صورتی که این سری ها به درستی و کامل به داخل فشار داده نشود، تغییری در عملکرد کنتاکت ها به وجود نمی آید. در صورت فشار آوردن انگشت دست بر روی هر یک از بخش های کلگی این نوع شستی دوبل، کنتاکت های آن بخش به صورت لحظه ای دچار تغییر می شود اما بعد از رها کردن آن بخش، کنتاکت های آن مجدد به حالت اولیه خود باز می گردد.

ویژگی های شاسی فرمان دوبل مدل XB2-BL8425

شستی استارت و استوپ XB2-BL8425 سامسونگ، از جمله مدل های نوع XB2 است که در این نوع مدل ها، قالب کلگی از جنس فلز می باشد که کلگی دارای قسمتی لوله ای شکل به قطر 22 سانتیمتر می باشد که بر روی سطح بیرونی آن، زایده هایی وجود دارد که از طریق آن، کلگی در داخل بدنه ی شستی که بدنه نیز دارای زایده ی مکمل کلگی می باشد، قرار می گیرد. حال برای جدا نشدن کلگی از بدنه، در هنگام استفاده از آن در مدار فرمان، می توان از طریق سفت کردن پیچ هایی که در دو سمت بدنه قرار دارد، کلگی را به بدنه محکم کرد. این نوع از شستی های فرمان بدون چراغ و از نوع ساده می باشد. نکته قابل توجه در این مدل از شستی ها این است که امکان اضافه و کم کردن تعداد کنتاکت استارت و کنتاکت استپ فلزی متناسب با نوع مدار فرمان از طریق پیچ کردن وجود دارد.

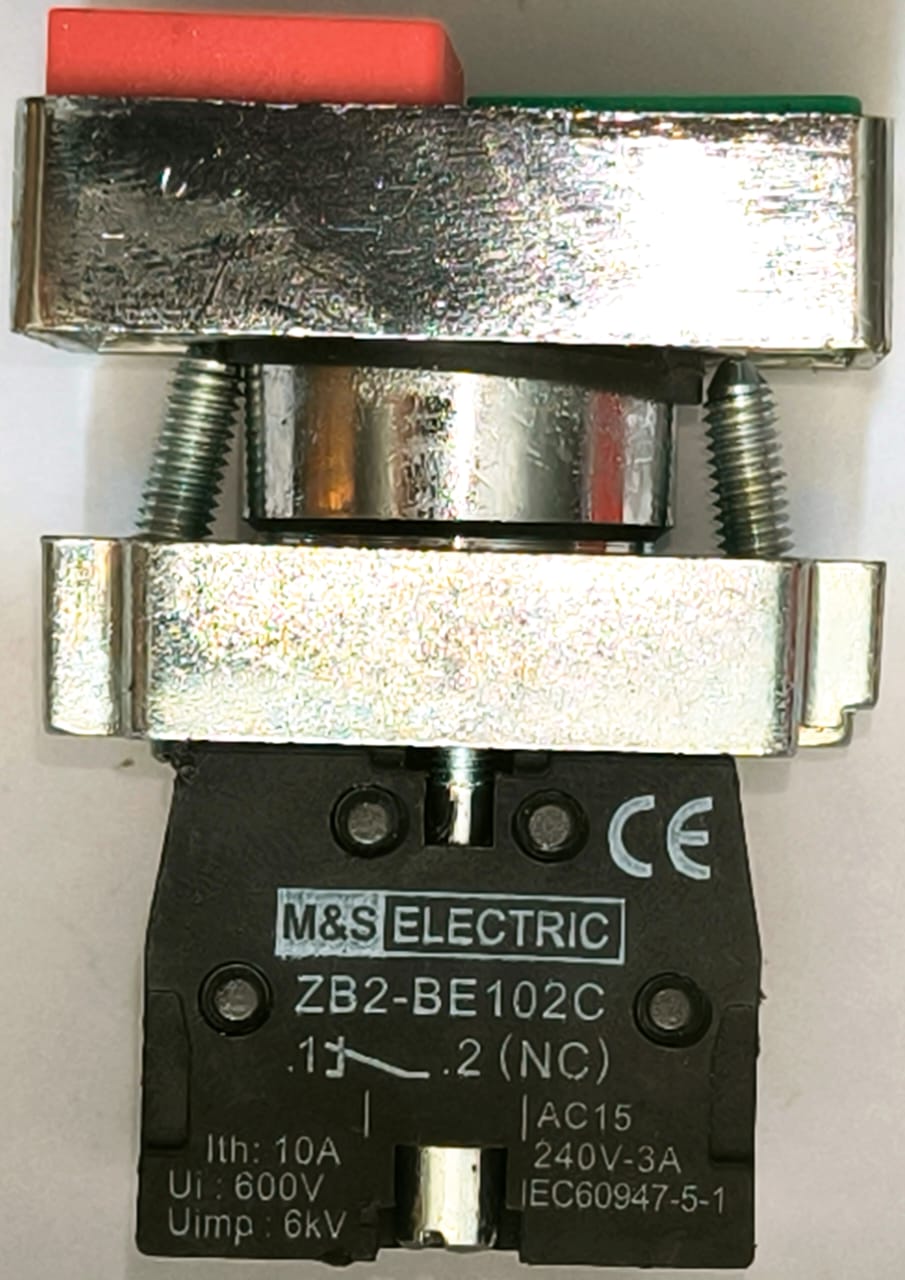

پلاتین هایی که در شستی استپ_ استارت مدل XB2 مورد استفاده قرار گرفته اند، توسط دو پیچ به بدنه متصل می شود. این بلوک های پلاتینی، از نوع پلاتین نرمال بسته (Normally Close) با شماره های ترمینال 1 و 2 و نرمال باز (Normally Open) با شماره های ترمینال 3 و 4 می باشند که در هنگام تغییر در مدار فرمان جهت قطع و وصل جریان توسط کاربر، کنتاکت ها به صورت مجزا از یکدیگر تغییر می کنند. کنتاکت هایی که در ساختار این شستی ها به کار برده شده است دارای گواهی کیفیت اروپا ( CE )، گواهی استاندارد بین الملل ( IEC ) با شماره ی IEC60947-7-5-1 و گواهینامه کیفیت (EN) به شماره EN 60947-5-1 می باشد.

برای سیم بندی کنتاکت های این شستی ها، از دو پلاتین نرمال باز (Normally Open) با شماره های ترمینال 3 و 4 برای بخش استارت و از دو پلاتین نرمال بسته (Normally Close) با شماره های ترمینال 1 و 2 برای بخش استپ استفاده می شود.

اجزای تشکیل دهنده شاسی دوبل ساده

• عملگر یا سری یا کلگی(Actuator): عملگر به بخشی از شستی گفته می شود که در هنگام نصب، بر روی درب تابلو برق یا هر سطح دیگری که قابل مشاهده است و کاربر می تواند به راحتی به آن دسترسی داشته باشد، قرار می گیرد. این عملگر ها ممکن است به شکل تکی، دوبل، چندگانه و بیشتر از دوبل در شستی به کار گرفته شود.
• پلاتین: پوش باتن ها برای اینکه قادر به انتقال فرمان قطع و وصل در مدار الکتریکی باشند، دارای دو نوع کنتاکت یا پلاتین نرمال باز (NO) و نرمال بسته (NC) می باشند، که با توجه به نوع شستی ممکن است دارای یکی از انواع پلاتین یا هر دوی آنها در ساختار خود باشد.
• قاب یا بدنه: بدنه قسمتی است که عملگر در داخل آن قرار می گیرد و پلاتین ها به آن متصل می شود. نحوه قرار گیری پلاتین هایی که در ساختار این شستی ها استفاده می شود به دو روش پیچ کردن و فشار دادن بر روی بدنه است.

نحوه نصب شاسی دوبل ساده

برای نصب شاسی، در ابتدا سوراخی به اندازه 22 میلیمتر در قسمتی که قصد نصب شستی را دارید، به وجود می آورید و سپس کلگی را که قبلا از بدنه جدا کرده بودید، از داخل آن عبور داده و بوسیله مهره ای که برای محکم کردن کلگی به بدنه است، آن را به بدنه متصل می کنید. سپس سیم بندی های پلاتین ها را انجام داده و در مرحله آخر پلاتین ها را روی بدنه شستی قرار می دهید.
